номинальный диаметр (DN): 100 мм;
-
номинальное давление (PN): 16 бар;
-
пропускная способность (Kvs): 125 м?/ч;
-
максимальная температура рабочей среды (Tmax): 150 °C;
-
диапазон рабочих температур: от +2 °C до +150 °C;
-
тип присоединения: фланцевое (по ГОСТ 33259);
-
материал корпуса: углеродистая сталь (WCB);
-
длина (L): 350 мм;
-
габарит B: 380 мм;
-
масса: не более 60 кг;
-
герметичность затвора: 0,04 % от Kvs;
-
коэффициент начала кавитации: 0,4;
-
материал штока: сталь;
-
материал запорного элемента (золотника) и седла: нержавеющая сталь;
-
уплотнение: нет уплотнения по штоку;
-

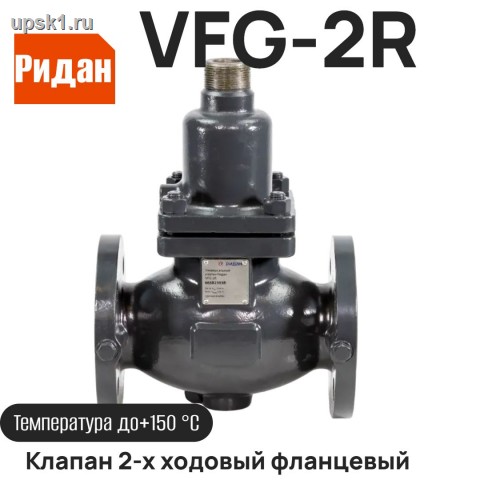

тип клапана: двухходовой, проходной, нормально открытый, разгруженный по давлению, седельный, возвратно-поступательного типа;
-
принцип работы: закрывается под воздействием привода, открывается с помощью пружины;
-
рабочая среда: вода или 30 % водный раствор гликоля;
-
совместимость: работает с приводами AFP-R, AFD-R, AFA-R, AFPA-R, AFT-06R, AFT-17R;
-
особенности установки:
-
для клапанов DN 15–80 мм с температурой среды до 150 °C допускается установка в любом положении;
-
для клапанов DN 100–250 мм или при температуре среды свыше 150 °C — установка на горизонтальных трубопроводах регулирующим блоком вниз;
-
климатическое исполнение: категория 3 по ГОСТ 15150-69;
-
область применения: системы отопления, тепло- и холодоснабжения, ИТП, ЦТП, ГВС и ХВС;
-
комплект поставки: клапан, паспорт, руководство по эксплуатации;
-
гарантийный срок: 12 месяцев с даты продажи или 18 месяцев с даты производства;
-
срок службы: 10 лет при соблюдении условий эксплуатации.
