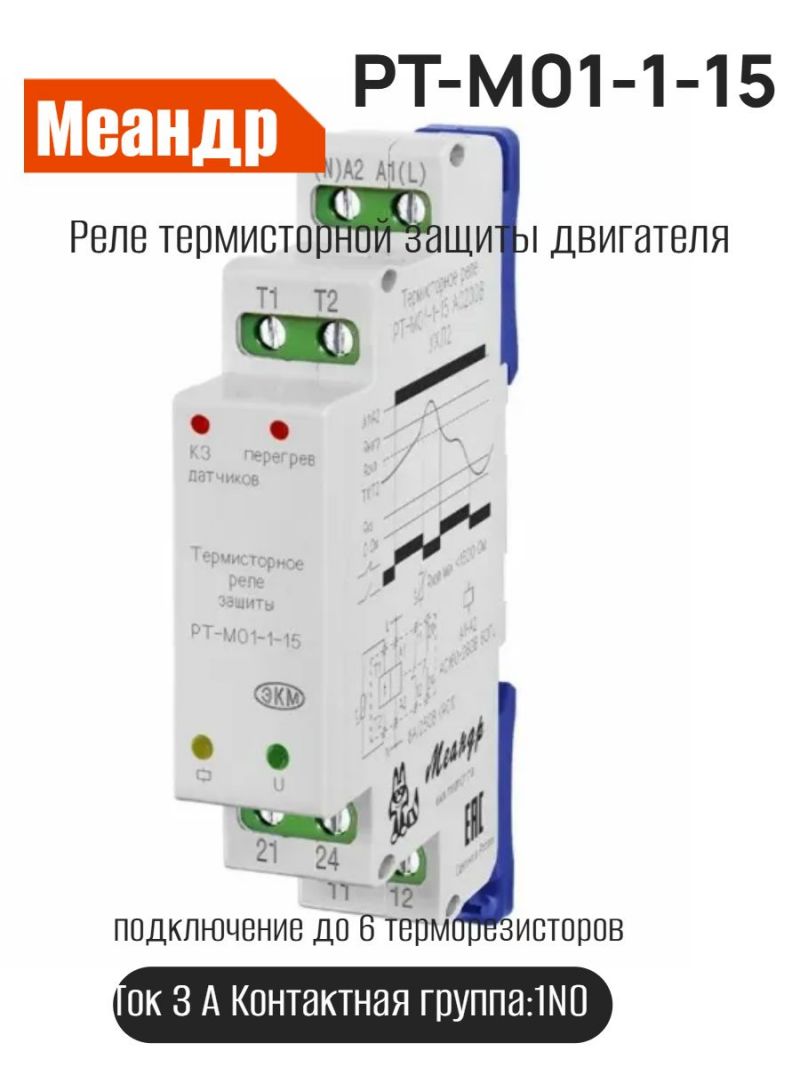

Реле термисторной защиты двигателя Меандр РТ-М01-1-15 AC230В Реле температурной защиты РТ-М01-1-15 (далее устройство) предназначено для защиты оборудования (электрические двигатели, машины, подшипники и т.д.), оборудованного встроенными температурными терморезистивными датчиками (позисторами), от перегрева.Оно подключается к терморезистивным датчикам (позисторам), встроенным в обмотки двигателя, и контролирует аварийные режимы работы. Возможность последовательного подключения до 6 датчиков температуры; Индикаторы аварийных ситуаций контролируемой цепи и состояния встроенного реле; 1 переключающая нормально разомкнутая группа контактов 5А/AC250В. 1 переключающая нормально замкнутая группа контактов 5А/AC250В.
| ||
|
Количество:
| |||
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
Устройство осуществляет непрерывный контроль сопротивления цепи, подключенных к нему терморезисторов. К устройству допускается подключение одновременно
до 6 терморезисторов, соединенных последовательно. Число подключаемых датчиков ограничивается суммарным сопротивлением цепи в холодном состоянии (не более 1,5 кОм ±5%).
При подаче питания на устройство, если сопротивление цепи находится в заданных пределах (от 40 Ом ±5% до 1,5 кОм ±5%), то происходит включение встроенного исполнительного реле.
При включении исполнительного реле замыкаются контакты 21-24, а 11-12 размыкаются. Если в процессе работы контролируемого оборудования произойдет его нагрев до температуры,
при которой суммарное сопротивление подключенных терморезисторов превысит порог срабатывания (3,4 кОм ±5%), то встроенное исполнительное реле выключится, контакты 21-24
разомкнутся, а 11-12 замкнутся и загорится красный индикатор "перегрев". При охлаждении устройства до температуры, при которой суммарное сопротивление подключенных т
ерморезисторов станет менее 2,3 кОм ±5%, произойдет повторное включение исполнительного реле. Если в процессе работы контролируемого оборудования произойдет кратковременное о
тключение/пропадание питания устройства, то при повторной подаче питания включение встроенного исполнительного реле произойдет если сопротивление цепи термодатчиков будет
в находится в диапазоне от 40 Ом ±5% до 1,5 кОм ±5%.
В процессе работы устройство контролирует состояние цепи термодатчиков. При обнаружении короткого замыкания (сопротивление цепи менее 25 Ом) встроенное исполнительное реле
выключится и загорится красный индикатор "КЗ".
В качестве датчиков температурной защиты могут использоваться терморезисторы типа СТ14.2. Возможно использовать и иные температурные датчики, соответствующие требованиям
DIN44081 и DIN44082.
ВНИМАНИЕ: В качестве температурных датчиков могут использоваться только терморезисторы с положительным температурным коэффициентом сопротивления (позисторы).ОСНОВНЫЕ ОСОБЕННОСТИ
- Защита оборудования от перегрева;
- Возможность последовательного подключения до 6 датчиков;
- Индикаторы аварийных ситуаций контролируемой цепи и состояния встроенного реле;
- 1 переключающая нормально разомкнутая группа контактов 5А/AC250В.
- 1 переключающая нормально замкнутая группа контактов 5А/AC250В.

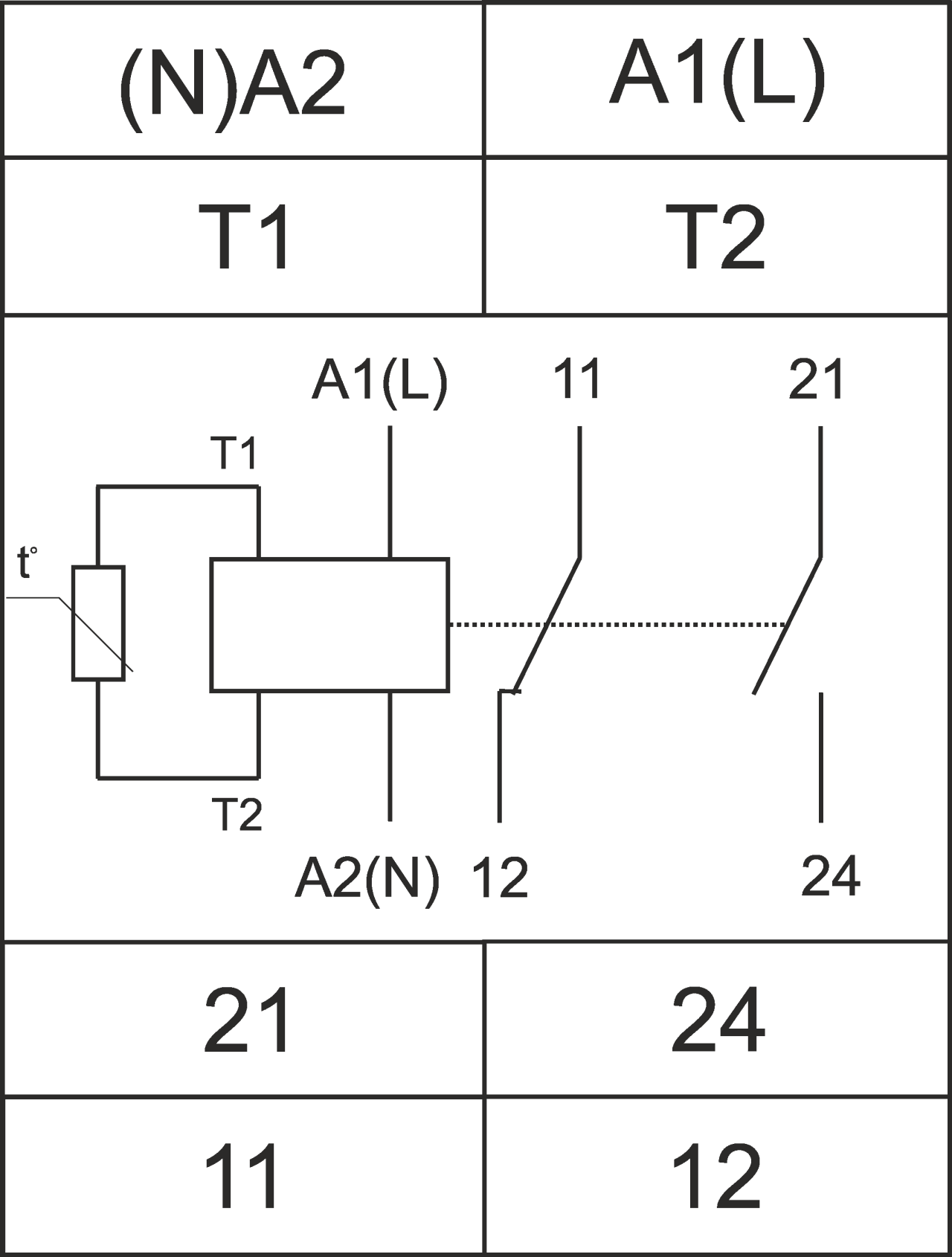

Схема подключения
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания | AC230 В |
| Допустимое напряжение питания | AC170–270 В |
| Потребляемая мощность | 2 ВА |
| Число цепей термометрических датчиков в измерительной цепи | До 6 шт. |
| Функция контроля К3 | Есть |
| Сопротивление Rнагр. (выключение реле) | 3,4 ±5% |
| Сопротивление Rохл. (включение реле) | 2,3 ±5% |
| Сопротивление Rкз при К3 температурных датчиков (реле выключается), менее | 25 Ом |
| Минимальное сопротивление в измерительной цепи в холодном состоянии | 40 ±5% |
| Максимальное сопротивление в измерительной цепи в холодном состоянии | 1,5 ±5% |
| Максимальная длина проводки для распознавания К3 | 2 ? 100 м (при 0,75 мм?), 2 ? 400 м (при 2,5 мм?) |
| Время реакции, не более | 0,1 с |
| Количество и тип контактов | 1 замыкающий, 1 размыкающий |
| Максимальное коммутируемое напряжение | 250 В |
| Максимальная коммутируемая мощность (АС250В 50 Гц (АС1)/DC30В (DC1)) | 1250 ВА/150 Вт |
| Максимальный коммутируемый ток при активной нагрузке (АС250В 50 Гц (АС1)/DC30В (DC1)) | 5 А |
| Механическая износостойкость, не менее | 10 ? 10? циклов |
| Электрическая износостойкость, не менее | 1 000 000 циклов |
| Габаритные размеры | 18 ? 93 ? 62 мм |
| Масса |
