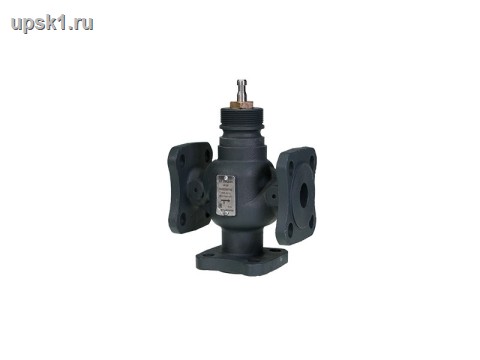

 Клапан регулирующий фланцевый VF-3R PN16, DN20, Kvs 6,3
|
Клапан регулирующий фланцевый VF-3R PN16, DN20, Kvs 6,3 Ду 20 мм Пропускная способность Kvs,6,3 м3/ч Длина 130 мм
Вес 6 ход штока 39 мм Максимально допустимый перепад давлений, бар
При смешение 4 бара, при разделение 1 бар.
|
|
|
Характеристики:
| Артикул |
065Z3356R2 |
| Код |
329413 |
| Производитель |
РИДАН
|
| Категория |
Клапаны регулирующие седельные |
| D, мм |
105 |
| Масса, кг, не более |
5,95 |
| L, мм |
160 |
| Рабочая среда |
вода или 50% водный раствор гликоля |
| Шток |
Нержавеющая сталь |
| Корпус |
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) |
| Номинальный диаметр (DN), мм |
20 |
| Номинальное давление (PN), бар |
16 |
| Температура рабочей среды, °С |
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока |
| Пропускная способность Kvs, м?/ч |
6,3 |
| H5, мм |
42 |
| Герметичность затвора (объем протечки / класс герметичности) |
0,01%Kvs |
| Климатическое исполнение |
Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу |
Фланцевое, PN=16 бар по стандарту EN 1092-2 |
| Динамический диапазон регулирования |
Более 50:1 |
| Коэффициент начала кавитации |
0,5 |
| Уплотнение |
PTFE, EPDM |
| H, мм |
143 |
| h, mm |
66 |
| Максимально допустимый перепад давлений, бар |
преодолеваемый электроприводом при закрытии клапана:4 бар |
| Запорный элемент (шар, диск, золотник) |
Нержавеющая сталь |
| Седло |
Нержавеющая сталь |
| Золотник, седло и шпиндель |
Нержавеющая сталь |
| Ход шток, мм |
13 |
|
